회선 구성

회선은 점대점 방식, 다중점 방식, 교환 방식.

크게 3가지로 분류됩니다.



점대점(Point-to-Point) 방식

메인프레임 형태의 중앙의 컴퓨터와 여러 터미널들이 독립적인 회선을 이용하여 1:1로 연결되는 방식

비지능형(dumb) 터미널을 비동기식으로 중앙 컴퓨터에 연결할 때 사용

TCP/IP 환경에서는 PPP를 사용하여 1:1로 연결



*dumb terminal : 처리 능력과 기능이 거의 없는 매우 단순한 모니터

https://www.techopedia.com/definition/3032/dumb-terminal

What is a Dumb Terminal? - Definition from Techopedia

점대점 방식 회선



다중점(Multi-point) 방식 (멀티 드롭[Multi-Drop] 방식)

하나의 장치에 연결된 하나의 전용회선을 사용하여 다수개의 장치들을 연결하고 정보를 송수신하는 방식

컴퓨터가 폴링하는 시스템에서만 사용할 수 있음

컴퓨터가 방송하는 형태로 모든 터미널에 데이터 전송



터미널의 주소 판단 기능과 버퍼가 필요함



장점 : 데이터 양이 적을 때 효과적, 회선 비용 절감

단점 : 회선 고장 시 고장지점 이후 단말장치 운용 불가



*폴링 : 한 프로그램이나 장치에서 다른 프로그램이나 장치들이 어떤 상태에 있는지를

지속적으로 체크하는 전송제어 방식.

http://www.terms.co.kr/polling.htm

[텀즈] polling ; 폴링

다중점 방식 회선



교환(switching) 방식

교환망을 통하여 데이터를 송수신하는 방식

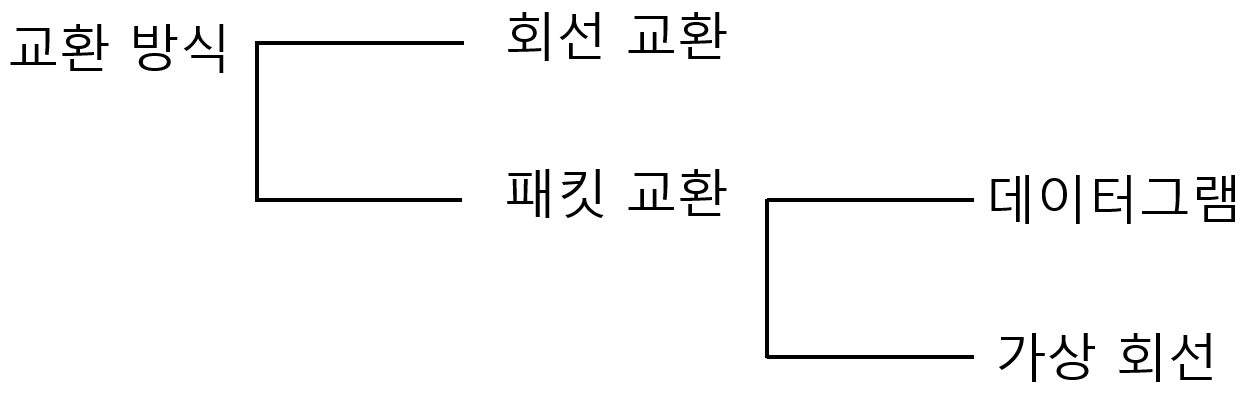

교환 방식의 분류는 이렇습니다.



회선 교환 방식

정보 전송의 필요성이 생겼을 때 상대방을 호출하여 물리적으로 연결하고,
이 물리적인 연결은 정보전송이 종료될 때까지 지속된다.

특징

- 전송 중 항상 동일한 경로를 경유하여 데이터가 전송됨

- 통신을 행하는 두 스테이션 간 통신 경로가 미리 설정된 경우 사용

- 점대점 방식의 전송 구조를 가짐

    -> 회선을 점유하여 회선 이용 효율이 떨어짐

- 접속 시 상대적으로 긴 시간이 소요되나 전송지연은 거의 없음

    -> 경로 설정 시 약간의 지연 발생하나 고속 전송 가능

- 고정적인 대역폭을 사용함

- 속도나 코드의 변환이 불가능함

- 실시간 전송에 적합함



패킷교환 방식

패킷마다 송신지와 수신지의 주소를 넣어 전송하면
패킷 교환기는 해당 주소에 근거하여 최종 목적지까지 패킷을 전달하는 교환 방식

-> 두 지점 사이에는 논리적인 연결은 지속되지만 물리적인 연결은 공유합니다.



특징

- 노드와 노드 간의 회선을 다수의 패킷들이 공유하므로 전송 효율이 높다.

- 네트워크가 일종의 커다란 버퍼의 기능을 수행하므로 처리속도가 다른 통신기기들 간에도 정보 전송이 가능함.

- 패킷별로 우선순위를 적용할 수 있기 때문에 다양한 형태의 서비스가 가능함

       -> 우선순위가 높은 패킷들을 먼저 전송할 수 있다

- 네트워크에 트래픽이 많을 경우 회선교환 방식은 호 설정 자체가 어렵지만,

패킷교환 방식에서는 정보전송이 지연될 뿐 거부되지는 않는다.

- 경로제어, 트래픽제어, 에러제어 기능 있음

- 비교적 고속 데이터 전송 가능, 부가서비스 적용 용이

- 회선 이용효율 우수, 부재중 통신 가능

- 실시간 서비스 가능



패킷교환 방식은 전송을 시작할 때 우선 두 지점 사이의 논리적인 전송로 설정 방법에 따라

크게 데이터그램, 가상회선 2가지 방식으로 구분됩니다.



데이터그램 방식

데이터그램 : 컴퓨터 통신의 기본 단위

- 데이터그램 자체로 모든 것을 완비한 하나의 독립된 메시지

- 패킷마다 주소를 넣어서 구성하여 패킷을 독립적으로 취급함

- 송신지의 패킷 순서와 수신지의 패킷 순서가 다를 수 있음

- 패킷 손실기 송/수신지에서 복구 제어



장점

- 호 설정 절차가 필요 없음

- 적은 양의 데이터를 전송하는 경우 효과적

- 노드별로 전송을 하기 때문에 망 운용에 높은 유연성 제공

(오류 발생의 경우에 효과적)



가상회선 방식

정보전송을 시작할 때 우선 두 지점 사이에 논리적인 전송경로를 설정하고
이후에는 송수신자의 네트워크 주소 대신에 설정된 논리적 전송로의 번호만으로 교환을 수행하는 방식

- 회선교환방식의 회선과 유사한 기능 제공

- 각 패킷은 데이터정보 뿐만 아니라 가상회선 식별자를 포함함

- 경로 설정과 관련된 결정을 할 필요 없음

         -> 각 노드가 패킷에 대한 경로를 알고 있음



장점

- 패킷의 순서 및 오류 제어를 망에서 제공

- 패킷을 신속하게 제공
